Как рассчитать сечение кабеля по мощности оборудования. Как правильно рассчитать сечение кабеля, чтобы он не перегревался. Как рассчитать сечения кабеля по мощности

При устройстве домашней электросети важно правильно подобрать провода.

Материал и диаметр жил должны соответствовать нагрузке, иначе случится перегрев с последующим расплавлением изоляции, затем короткое замыкание и пожар.

Методика подбора изложена в данной статье, тема которой - по мощности: таблица.

Пропускная способность токопроводящей жилы характеризуется предельно допустимой плотностью тока.

Последняя определяется как отношение в проводнике к его . Единица измерения - А/кв. мм (ампер на квадратный миллиметр).

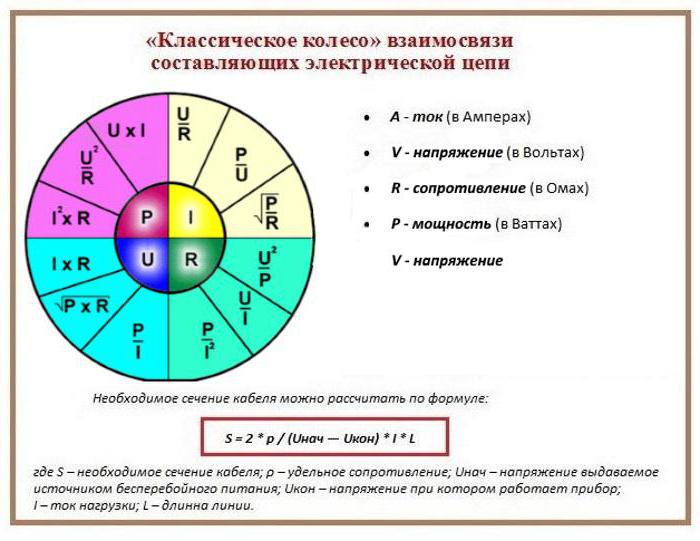

Но поскольку сила тока увязана с мощностью и напряжением (W = U * I) , а напряжение является постоянным, то сечение проводов удобнее подбирать по мощности потребителя. Ведь именно этот параметр обычно указывается в паспорте или на шильдике.

Ошибиться при выборе провода в сторону увеличения не страшно: это приведет лишь к неоправданным материальным затратам. Ошибка в другую сторону обходится дороже: из-за перегрева плавится изоляция, что приводит к утечкам тока с последующим коротким замыканием и пожаром.

Тип и параметр линии

Предельно допустимая плотность тока для проводника зависит от 3-х факторов:

  1. материала токопроводящих жил;
  2. способа прокладки (наружная/скрытая);
  3. числа фаз, на которое рассчитан потребитель.

От материала зависит электрическое сопротивление жилы, а значит и количество выделяющегося при протекании тока тепла. Наименьшим сопротивлением обладает электротехническая медь. У алюминия этот параметр в 1,73 раза выше. Из-за этого предельно допустимая плотность тока для алюминиевых проводов в 1,73 раза ниже, чем для медных.

От способа прокладки зависит интенсивность теплоотвода. При открытом типе, провода остывают лучше, чем помещенные в рукав, короб или штробу, потому допустимую плотность тока для них увеличивают.

Варианты кабелей

Влияние фазности состоит в следующем: при равной мощности однофазные и трехфазные приборы потребляют разные токи. Поэтому допустимая плотность тока для разного числа фаз отличается.

Говоря о допустимой плотности тока, различают две величины:

  1. Краткосрочно допустимую: такую плотность тока, проводник способен выдержать без перегрева в течение ограниченного периода. Подобные перегрузки возникают, например, при пуске электродвигателя.
  2. Длительно допустимую: ток с такой плотностью, жила проводит сколь угодно долго, не подвергаясь перегреву.

Согласно ПУЭ, длительно допустимая плотность тока на 40% меньше краткосрочно допустимой.

Учитывается и назначение линии. Электросеть делится на две части:

  • осветительная;
  • силовая.

Силовую линию рассчитывают, исходя из нагрузки.

Последнее издание «Правил устройства и подключения электроустановок» (ПУЭ) запрещает применять алюминиевые провода в жилых помещениях.

Мощность

Для линии, питающей один электроприбор, подбор сечения не составляет труда, необходимо просто заглянуть в и найти поперечное сечение жилы, соответствующее известным:

  • мощности;
  • фазности;
  • способу прокладки.

Так подбирается провод для прокладки от распределительного щита к бойлеру или кондиционеру либо от распределительной коробки к одной из розеток.

Иначе обстоят дела при подключении к одной линии нескольких потребителей. К примеру, проводом запитана розеточная группа из нескольких точек, в которые включаются холодильник, микроволновка, электрообогреватель и телевизор.

Если просто суммировать их мощности, сечение провода получится завышенным, а сам он - неоправданно дорогим, ведь приборы эксплуатируются по-разному и не одновременно.

Поэтому при подсчете общей нагрузки на линию от нескольких потребителей применяют два коэффициента – одновременности и спроса.

Коэффициент одновременности (Ко)

Учитывает, что потребители обычно работают в разное время. Для разных групп потребителей ПУЭ назначает свой коэффициент одновременности. Вот, например, как он меняется в зависимости от числа подключенных к линии квартир:

Видно, что в случае с одной квартирой считается возможным синхронное включение всех приборов - коэффициент одновременности равен единице. Но с ростом числа квартир вероятность одновременного включения всех потребителей становится все меньшей, что отражается в снижении данного коэффициента.

Коэффициент спроса (Кс)

Учитывает длительность работы прибора. Некоторые из них работают постоянно, другие включаются изредка и на короткий период. К примеру, для телевизора коэффициент спроса равен единице, для пылесоса - 0,1. Данные для некоторых потребителей приведены в таблице:

На шильдике или в паспорте потребителей, имеющих в своем составе электродвигатель или трансформатор, указывается только полезная мощность (в ваттах). Потребляемая же мощность будет выше, поскольку часть ее тратится на преодоление реактивного сопротивления обмоток (реактивная мощность).

Для определения полной мощности полезную нужно разделить на cosϕ - эта величина также приводится в паспорте и на шильдике. Если она не указана, можно взять усредненное значение: cosϕ = 0,7. Полную мощность принято измерять в вольт-амперах (ВА).

Ток линии

Если таблица построена на токе нагрузки, а не мощности, сначала находят его по формуле I = W / U, где: W - мощность прибора в ваттах (Вт), U - напряжение в вольтах (В) и далее находят сечение. Мощность определяется с учетом поправочных коэффициентов, описанных выше.

Так например, при подключении обогревателя мощностью 1,1 кВт в цепи будет протекать ток силой I = 1100 / 220 = 5А.

Аппарат защиты

В бытовых электросетях применяют аппараты защиты трех видов.

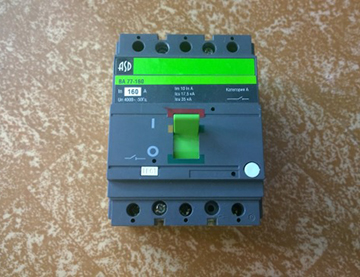

Выключатель автоматический (ВА)

Разъединяет цепь, если сила тока в ней превысила допустимое значение.

Защищает участок сети от коротких замыканий и перегрузок.

По функции ВА аналогичен предохранителю, но в отличие от него, является многоразовым: после устранения неисправности, ставшей причиной отключения автомата, его снова приводят в рабочее состояние при помощи кнопки или переключателя.

ВА подбирают в соответствии с максимальным током, допускаемым для защищаемой цепи и зависящим от сечения проводов.

Выключатель дифференциального тока или устройство защитного отключения (УЗО)

Разъединяет цепь при утечках тока, то есть когда пользователь коснулся токоведущих частей либо если они из-за пробоя изоляции вступили в контакт с заземленным проводником - строительными конструкциями, корпусом прибора и т.д.

Отличаются двумя параметрами:

  1. Номинальный ток. Это максимальный ток, который может протекать через данное УЗО, не повреждая его. Номинальный ток УЗО должен быть хотя бы на одну ступень выше номинального тока защищающего его (то есть установленного выше) ВА.
  2. Чувствительность. Это минимальное значение тока утечки, вызывающее срабатывание УЗО.

По чувствительности УЗО делятся на следующие категории:

  • Противопожарные: имеют низкую чувствительность в 100, 300 или 500 мА, не обеспечивающую защиты от поражения электротоком. Через такие УЗО подключают, например, освещение в деревянных домах.
  • Защищающие от поражения электротоком людей и животных.

УЗО и диффавтомат

Последние делятся на две подгруппы с уставкой тока утечки:

  1. 10 мА: предназначены для потребителей в помещениях с повышенной влажностью;
  2. 30 мА: для потребителей в сухих помещениях.

Через такие УЗО подключаются потребители, способные стать причиной электротравмы. Для освещения и приборов вроде кондиционера, установленных в недоступном месте, они не требуются.

В продаже встречаются импортные УЗО с уставкой тока утечки 6 мА. Эта величина соответствует стандартам Евросоюза и США.

Чем выше чувствительность УЗО, тем больше вероятность ложных срабатываний (зависит от качества электроснабжения).

Дифференциальный автомат

Прибор «два в одном»: объединены . Меньше стоит и более компактен, чем два аппарата по отдельности.

Выбор проводника

Провода с алюминиевыми жилами имеют схожую маркировку - АВВГ. Они в быту сейчас не применяются, но иногда встречаются в старых домах.

Наиболее предпочтительны провода марки ВВГнг.

Приставка «нг» указывает на применение негорючей изоляции. Для прокладки за подвесным потолком, в конструкции пола или стены рекомендованы провода с пониженным дымовыделением. Они распознаются по буквам «лс» в маркировке.

Выбор в пользу медных проводов обусловлен следующими их преимуществами в сравнении с алюминиевыми:

  • низкое электрическое сопротивление: медные провода меньше греются и потому допускают более высокую плотность тока;
  • пластичность: медный провод может иметь сечение от 1,5 кв. мм и многократно сгибаться, тогда как алюминиевый после нескольких заворотов ломается, а минимальное сечение для него составляет 2,5 кв. мм.

Алюминиевые провода применяют в линиях электропередач, поскольку они мало весят и дешево стоят.

Сечение кабеля по мощности: таблица

В завершение приведем таблицу, отражающую зависимость требуемой площади сечения проводов от нагрузки, материала и способа прокладки.

Выбор сечения кабеля, мм 2
Открытая прокладка Прокладка в трубе
Медь Алюминий Медь Алюминий
Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В мм 2 220 В 380 В 220 В 380 В
11 2,4 – – – – 0,5 – – – – – –
15 3,3 – – – – 0,75 – – – – – –
17 3,7 6,4 – – – 1,0 – – – – – –
23 5,0 8,7 – – – 1,5 14 3,0 5,3 – – –
26 5,7 9,8 21 4,6 7,9 2,0 19 4,1 7,2 14 3,0 5,3
30 6,6 11 24 5,2 9,1 2,5 21 4,6 7,9 16 3,5 6,0
50 11 19 39 8,5 14 6,0 34 7,4 12 26 5,7 9,8

Правильный выбор сечения провода - это, прежде всего, вопрос безопасности. При этом желательно предусматривать запас на случай подключения новых электроприборов в будущем.

От правильного выбора сечения электропроводки зависит комфорт и безопасность в доме. При перегрузке проводник перегревается, и изоляция может оплавиться, что приведет к пожару или короткому замыканию. Но сечение больше необходимого брать невыгодно, поскольку возрастает цена кабеля.

Вообще, его рассчитывают в зависимости от количества потребителей, для чего сначала определяют общую мощность, используемую квартирой, а затем умножают результат на 0,75. В ПУЭ применяется таблица нагрузок по сечению кабеля. По ней можно легко определить диаметр жил, который зависит от материала и проходящего тока. Как правило, применяются медные проводники.

Сечение жилы кабеля должно точно соответствовать расчетному - в сторону увеличения стандартного размерного ряда. Наиболее опасно, когда оно занижено. Тогда проводник постоянно перегревается, и изоляция быстро выходит из строя. А если установить соответствующий то будет происходить его частое срабатывание.

При завышении сечения провода, он обойдется дороже. Хотя определенный запас необходим, поскольку в дальнейшем, как правило, приходится подключать новое оборудование. Целесообразно применять коэффициент запаса порядка 1,5.

Расчет суммарной мощности

Общая потребляемая квартирой мощность приходится на главный ввод, который входит в распределительный щит, а после него разветвляется на линии:

  • освещение;
  • группы розеток;
  • отдельные мощные электроприборы.

Поэтому самое большое сечение силового кабеля - на входе. На отводящих линиях оно уменьшается, в зависимости от нагрузки. В первую очередь, определяется суммарная мощность всех нагрузок. Это несложно, так как на корпусах всех бытовых приборов и в паспортах к ним она обозначается.

Все мощности складываются. Аналогично производятся расчеты и по каждому контуру. Специалисты предлагают умножать сумму на 0,75. Это объясняется тем, что одновременно все приборы в сеть не включаются. Другие предлагают выбирать сечение большего размера. За счет этого создается резерв на последующий ввод в действие дополнительных электрических приборов, которые могут быть приобретены в будущем. Нужно отметить, что этот вариант расчета кабеля более надежен.

Как определить сечение провода?

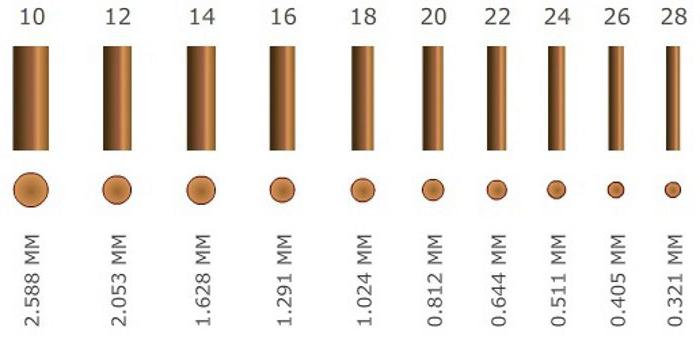

Во всех расчетах фигурирует сечение кабеля. По диаметру его определить проще, если применять формулы:

  • S = π D²/4 ;
  • D = √(4× S /π).

Где π = 3,14.

S = N×D²/1,27.

Многожильные провода применяются там, где требуется гибкость. Более дешевые цельные проводники используются при стационарном монтаже.

Как выбрать кабель по мощности?

Для того чтобы подобрать проводку, применяется таблица нагрузок по сечению кабеля:

  • Если линия открытого типа находится под напряжением 220 В, а суммарная мощность составляет 4 кВт, берется медный проводник сечением 1,5 мм². Данный размер обычно применяется для проводки освещения.
  • При мощности 6 кВт требуются жилы большего сечения - 2,5 мм². Провод применяется для розеток, к которым подключаются бытовые приборы.
  • Мощность 10 кВт требует использования проводки на 6 мм². Обычно она предназначена для кухни, где подключается электрическая плита. Подвод к подобной нагрузке производится по отдельной линии.

Какие кабели лучше?

Электрикам хорошо известен кабель немецкой марки NUM для офисных и жилых помещений. В России выпускают марки кабелей, которые по характеристикам ниже, хотя могут иметь то же название. Их можно отличить по подтекам компаунда в пространстве между жилами или по его отсутствию.

Провод выпускается монолитным и многопроволочным. Каждая жила, а также вся скрутка снаружи изолируется ПВХ, причем наполнитель между ними выполнен негорючим:

  • Так, кабель NUM применяется внутри помещений, поскольку изоляция на улице разрушается от солнечных лучей.
  • А в качестве внутренней и широко используется кабель марки ВВГ. Он дешев и достаточно надежен. Для прокладки в грунте его не рекомендуется применять.
  • Провод марки ВВГ изготавливается плоским и круглым. Между жилами наполнитель не применяется.
  • делают с внешней оболочкой, не поддерживающей горения. Жилы изготавливаются круглые до сечения 16 мм², а свыше - секторные.
  • Марки кабелей ПВС и ШВВП делаются многопроволочными и используются преимущественно для подключения бытовых приборов. Его часто применяют в качестве домашней электропроводки. На улице многопроволочные жилы использовать не рекомендуется по причине коррозии. Кроме того, изоляция при изгибе трескается при низкой температуре.
  • На улице под землей прокладывают бронированные и устойчивые к влаге кабели АВБШв и ВБШв. Броня изготавливается из двух стальных лент, что повышает надежность кабеля и делает его устойчивым к механическим воздействиям.

Определение нагрузки по току

Более точный результат дает расчет сечения кабеля по мощности и току, где геометрические параметры связаны с электрическими.

Для домашней проводки должна учитывается не только активная нагрузка, но и реактивная. Сила тока определяется по формуле:

I = P/(U∙cosφ).

Реактивную нагрузку создают люминесцентные лампы и двигатели электроприборов (холодильника, пылесоса, электроинструмента и др.).

Пример по току

Давайте выясним, как быть, если необходимо определить сечение медного кабеля для подключения бытовой техники суммарной мощностью 25 кВт и трехфазных станков на 10 кВт. Такое подключение производится пятижильным кабелем, проложенным в грунте. Питание дома производится от

С учетом реактивной составляющей, мощность бытовой техники и оборудования составит:

  • P быт. = 25/0,7 = 35,7 кВт;
  • P обор. = 10/0,7 = 14,3 кВт.

Определяются токи на вводе:

  • I быт. = 35,7×1000/220 = 162 А;
  • I обор. = 14,3×1000/380 = 38 А.

Если распределить однофазные нагрузки равномерно по трем фазам, на одну будет приходиться ток:

I ф = 162/3 = 54 А.

I ф = 54 + 38 = 92 А.

Вся техника одновременно не будет работать. С учетом запаса на каждую фазу приходится ток:

I ф = 92×0,75×1,5 = 103,5 А.

В пятижильном кабеле учитываются только фазные жилы. Для кабеля, проложенного в грунте, можно определить для тока 103,5 А сечение жил 16 мм² (таблица нагрузок по сечению кабеля).

Уточненный расчет по силе тока позволяет сэкономить средства, поскольку требуется меньшее сечение. При более грубом расчете кабеля по мощности, сечение жилы составит 25 мм², что обойдется дороже.

Падение напряжения на кабеле

Проводники обладают сопротивлением, которое необходимо учитывать. Особенно это важно для большой длины кабеля или при его малом сечении. Установлены нормы ПЭУ, по которым падение напряжения на кабеле не должно превышать 5 %. Расчет делается следующим образом.

  1. Определяется сопротивление проводника: R = 2×(ρ×L)/S.
  2. Находится падение напряжения: U пад. = I×R. По отношению к линейному в процентах оно составит: U % = (U пад. /U лин.)×100.

В формулах приняты обозначения:

  • ρ - удельное сопротивление, Ом×мм²/м;
  • S - площадь поперечного сечения, мм².

Коэффициент 2 показывает, что ток течет по двум жилам.

Пример расчета кабеля по падению напряжения

  • Сопротивление провода составляет: R = 2(0,0175×20)/2,5 = 0,28 Ом .
  • Сила тока в проводнике: I = 7000/220 =31,8 А .
  • Падение напряжения на переноске: U пад. = 31,8×0,28 = 8,9 В .
  • Процент падения напряжения: U % = (8,9/220)×100 = 4,1 %.

Переноска подходит для сварочного аппарата по требованиям правил эксплуатации электроустановок, поскольку процент падения на ней напряжения находится в пределах нормы. Однако его величина на питающем проводе остается большой, что может негативно повлиять на процесс сварки. Здесь необходима проверка нижнего допустимого предела напряжения питания для сварочного аппарата.

Заключение

Чтобы надежно защитить электропроводку от перегрева при длительном превышении номинального тока, сечения кабелей рассчитывают по длительно допустимым токам. Расчет упрощается, если применяется таблица нагрузок по сечению кабеля. Более точный результат получается, если вычисление производится по максимальной токовой нагрузке. А для стабильной и долговременной работы в цепи электропроводки устанавливают автоматический выключатель.

Для чего необходимо проводить расчет нагрузки на кабель?

Один из основных параметров, определяющих стоимость кабеля – его сечение. Чем оно больше, тем выше его цена. Но если купить недорогой провод, сечение которого не соответствует нагрузкам в контуре, повышается плотность тока. Из-за этого увеличивается сопротивление и выделение тепловой энергии при прохождении электричества. Потери же электроэнергии возрастают, а эффективность системы снижается. На протяжении всего срока эксплуатации потребитель оплачивает значительные потери электроэнергии.

Но это не единственный минус установки кабеля с неправильно выбранным сечением. Из-за повышенного выделения тепла чрезмерно нагревается изоляция проводов – это сокращает срок использования проводов и нередко становится причиной короткого замыкания.

Расчет нагрузки на кабель позволяет:

  • Уменьшить счета за электроэнергию;
  • Увеличить срок службы проводки;
  • Снизить риск возникновения короткого замыкания.

Какие потери возникают при прохождении электрического тока?

При выполнении расчета нагрузки на кабель нужно учитывать:

1. Потери электрического тока при прохождении по проводам

Перемещение электричества от генератора тока к приемникам (бытовой технике, электрооборудованию, осветительным приборам) сопровождается высвобождением тепловой энергии. Этот физический процесс не приносит пользы. Выделяющееся тепло нагревает изоляционные оболочки, что приводит к сокращению срока их службы. Они становятся более хрупкими и быстро разрушаются. Нарушение целостности изоляции может стать причиной короткого замыкания при соприкосновении проводов друг с другом, а при контакте с человеком – опасной травмы.

Превращение электрической энергии в тепловую происходит из-за сопротивления, которое увеличивается по мере роста плотности проходящего тока. Эта величина рассчитывается по формуле:

Ј = I/S а/мм2

  • I – сила тока;

При монтаже внутренней электропроводки плотность тока должна быть не выше 6 А/мм2. Для других работ расчет сечения кабеля по току производится на основании таблиц, содержащихся в Правилах устройства и технической эксплуатации электроустановок (ПУЭ и ПТЭЭП).

Если рассчитанное значение плотности больше рекомендованного необходимо купить кабель с большим сечением провода. Несмотря на увеличение стоимости проводки, такое решение оправдано с экономической точки зрения. Выбор кабеля для проводки с оптимальным размером сечения в несколько раз увеличит ее срок безопасной эксплуатации и сократит потери электричества при прохождении по проводам.

2. Потери, возникающие из-за электрического сопротивления материалов

Сопротивление материалов, возникающее в процессе передачи электрического тока, приводит не только к выделению тепловой энергии и нагреву проводов. Также происходят потеря напряжения, что негативно сказывается на работе электрооборудования, бытовой техники и осветительных приборов.

При монтаже электропроводки необходимо рассчитать и величину сопротивления линии (Rл). Она рассчитывается по формуле:

  • ρ – удельное сопротивление материала, из которого изготовлен провод;
  • l – длина линии;
  • S – поперечное сечение провода.

Падение напряжения определяется как ΔUл = IRл, и его величина должна составлять не более 5% от исходного, а для осветительных нагрузок – не более 3%. Если же она больше, необходимо выбрать кабель с большим сечением или изготовленный из другого материала, с меньшим удельным сопротивлением. В большинстве случаев и с технической, и с экономической точки зрения целесообразно увеличить площадь сечения кабеля.

Выбор материала кабеля

Наш каталог кабельной продукции в Бресте включает большой выбор кабелей, изготовленных из различных материалов:

  • Медные

Медь имеет очень низкое удельное сопротивление (ниже только у золота), поэтому проводимость медных проводов значительно выше, чем у алюминиевых. Она не окисляется, что существенно увеличивает срок эффективной эксплуатации. Металл очень гибкий , кабель можно многократно складывать и сворачивать. Благодаря высокой пластичности возможно изготовление более тонких жил (изготавливаются медные жилы й от 0,3 мм2, минимальный размер алюминиевой жилы – 2,5 мм2).

Более низкое удельное сопротивление позволяет уменьшить выделение тепловой энергии при прохождении тока, поэтому при прокладке внутренней проводки в жилых помещениях разрешается использовать только медные провода.

  • Алюминиевые

Удельное сопротивление алюминия выше, чем у золота, меди и серебра, но ниже, чем у других металлов и сплавов.

Главное преимущество алюминиевого кабеля перед медным – его цена в несколько раз ниже. Также он значительно легче, что облегчает монтаж электросетей. При монтаже электросетей большой протяженностью эти характеристики имеют решающее значение.

Алюминий не подвержен коррозии, но при контакте с воздухом на его поверхности образовывается пленка. Она защищает металл от воздействия атмосферной влаги, но практически не проводит ток. Эта особенность осложняет соединение кабелей.

Основные виды расчета сечения

Расчет нагрузок на провод должен быть выполнен по всем значимым характеристикам:

По мощности

Определяется суммарная мощность всех приборов, потребляющих электроэнергию в доме, квартире, в производственном цеху. Потребляемая мощность бытовой техники и электрооборудования указывается производителем.

Также необходимо учесть электроэнергию, потребляемую осветительными приборами. Все электроприборы в домашних условиях редко работают одновременно, но расчет сечения кабеля по мощности выполняется с запасом, что позволяет сделать электропроводку более надежной и безопасной. Для промышленных объектов выполняется более сложный расчет с использованием коэффициентов спроса и одновременности.

По напряжению

Расчет сечения кабеля по напряжению производится исходя из вида электрической сети. Она может быть однофазной (в квартирах многоэтажных домов и большинстве индивидуальных коттеджей) и трехфазной (на предприятиях). Напряжение в однофазной сети составляет 220 В, в трехфазной – 380 В.

Если суммарная мощность электроприборов в квартире равна 15 кВт, то для однофазной проводки этот показатель и будет равен 15кВт, а для трехфазной он будет в 3 раза меньше – 5 кВт. Но при монтаже трехфазной проводки используется кабель с меньшим сечением, но содержащий не 3, а 5 жил.

По нагрузке

Расчет сечения кабеля по нагрузке также требует подсчета суммарной мощности электрооборудования . Желательно увеличить эту величину на 20-30%. Проводка выполняется на длительный срок, а количество бытовой техники в квартире или оборудования в цеху может увеличиться.

Затем следует определить, какое оборудование может быть включено одновременно. Этот показатель может существенно отличаться в разных домах. У одних большое количество бытовой техники или электрооборудования, которым пользуются несколько раз в месяц или в год. У других в доме – только необходимые, но часто используемые электроприборы.

В зависимости от величины коэффициента одновременности мощность может как незначительно, так и в несколько раз отличаться от нагрузки.

Установленная мощность (кВт) для кабелей, прокладываемых открыто
Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В Напряжение 220 В Напряжение 380 В
0,5 2,4 - - -
0,75 3,3 - - -
1 3,7 6,4 - -
1,5 5 8,7 - -
2 5,7 9,8 4,6 7,9
2,5 6,6 11 5,2 9,1
4 9 15 7 12
5 11 19 8,5 14
10 17 30 13 22
16 22 38 16 28
25 30 53 23 39
35 37 64 28 49
Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе
Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В Напряжение 220 В Напряжение 380 В
1 3 5,3 - -
1,5 3,3 5,7 - -
2 4,1 7,2 3 5,3
2,5 4,6 7,9 3,5 6
4 5,9 10 4,6 7,9
5 7,4 12 5,7 9,8
10 11 19 8,3 14
16 17 30 12 20
25 22 38 14 24
35 29 51 16 -

По току

Для расчета номинального тока используется величина суммарной мощности нагрузки. Зная ее, максимально разрешенную нагрузку по току рассчитывают по формуле:

  • I – номинальн. ток;
  • P – суммарн. мощность;
  • U – напряжение;
  • cosφ – коэфф-т мощности.

На основании полученной величины находим оптимальный размер сечение кабеля в таблицах.

Допустимые токовые нагрузки для кабеля с медными жилами прокладываемого скрыто
Сечение жил, мм Медные жилы, провода и кабели
Напряжение 220 В Напряжение 380 В
1,5 19 16
2,5 27 25
4 38 30
6 46 40
10 70 50
16 85 75
25 115 90
35 135 115
50 175 145
70 215 180
95 260 220
120 300 260

Важные нюансы для правильного расчета нагрузки на кабель

Выбору площади поперечного сечения проводов (иначе говоря, толщины) уделяется большое внимание на практике и в теории.

В этой статье попробуем разобраться с понятием “площадь сечения” и проанализируем справочные данные.

Расчет сечения провода

Строго говоря, понятие “толщина” для провода используется в разговорной речи, а более научные термины – диаметр и площадь сечения. На практике толщину провода всегда характеризуют площадью сечения.

S = π (D/2) 2 , где

  • S – площадь сечения провода, мм 2
  • π – 3,14
  • D – диаметр токопроводящей жилы провода, мм. Его можно измерить, например, штангенциркулем.

Формулу площади сечения провода можно записать в более удобном виде: S = 0,8 D² .

Поправка. Откровенно говоря, 0,8 – округленный коэффициент. Более точная формула: π (1 /2) 2 = π / 4 = 0,785. Спасибо внимательным читателям;)

Рассмотрим только медный провод , поскольку в 90% в электропроводке и электромонтаже применяется именно он. Преимущества медных проводов перед алюминиевыми – удобство в монтаже, долговечность, меньшая толщина (при том же токе).

Но с ростом диаметра (площади сечения) высокая цена медного провода съедает все его преимущества, поэтому алюминий в основном применяют там, где ток превышает значение 50 Ампер. В данном случае используют кабель с алюминиевой жилой 10 мм 2 и толще.

Площадь сечения проводов измеряется в квадратных миллиметрах. Самые распространенные на практике (в бытовой электрике) площади сечения: 0,75, 1,5, 2,5, 4 мм 2

Есть и другая единица измерения площади сечения (толщины) провода, применяемая в основном в США, – система AWG . На Самэлектрике есть и перевод из AWG в мм 2 .

По поводу подбора проводов – я обычно пользуюсь каталогами интернет-магазинов, вот пример медного . Там самый большой выбор, какой я встречал. Ещё хорошо, что всё подробно описывается – состав, применения, и т.д.

Рекомендую почитать также мою статью там много теоретических выкладок и рассуждений о падении напряжения, сопротивлении проводов для разных сечений, и какое сечение выбрать оптимальнее для разных допустимых падений напряжения.

В таблице одножильный провод – означает, что рядом (на расстоянии менее 5 диаметров провода) не проходит больше никаких проводов. Двужильный провод – два провода рядом, как правило, в одной общей изоляции. Это более тяжелый тепловой режим, поэтому максимальный ток меньше. И чем больше проводов в кабеле или пучке, тем меньше должен быть максимальный ток для каждого проводника из-за возможного взаимного нагрева.

Эту таблицу я считаю не совсем удобной для практики. Ведь чаще всего исходный параметр – это мощность потребителя электроэнергии, а не ток, и исходя из этого нужно выбирать провод.

Как найти ток, зная мощность? Нужно мощность Р (Вт) поделить на напряжение (В), и получим ток (А):

Как найти мощность, зная ток? Нужно ток (А) умножить на напряжение (В), получим мощность (Вт):

Эти формулы – для случая активной нагрузки (потребители в жилах помещениях, типа лампочек и утюгов). Для реактивной нагрузки обычно используется коэффициент от 0,7 до 0,9 (в промышленности, где работают мощные трансформаторы и электродвигатели).

Предлагаю вам вторую таблицу, в которой исходные параметры – потребляемый ток и мощность , а искомые величины – сечение провода и ток отключения защитного автоматического выключателя.

Выбор толщины провода и автоматического выключателя, исходя из потребляемой мощности и тока

Ниже – таблица выбора сечения провода, исходя из известной мощности или тока. А в правом столбце – выбор автоматического выключателя, который ставится в этот провод.

Таблица 2

Макс. мощность,
кВт 		Макс. ток нагрузки,
А 		Сечение
провода, мм 2 		Ток автомата,
А
1 4.5 1 4-6
2 9.1 1.5 10
3 13.6 2.5 16
4 18.2 2.5 20
5 22.7 4 25
6 27.3 4 32
7 31.8 4 32
8 36.4 6 40
9 40.9 6 50
10 45.5 10 50
11 50.0 10 50
12 54.5 16 63
13 59.1 16 63
14 63.6 16 80
15 68.2 25 80
16 72.7 25 80
17 77.3 25 80

Красным цветом выделены критические случаи, в которых лучше перестраховаться и не экономить на проводе, выбрав провод потолще, чем указано в таблице. А ток автомата – поменьше.

Глядя в табличку, можно легко выбрать сечение провода по току , либо сечение провода по мощности .

А также – выбрать автоматический выключатель под данную нагрузку.

В этой таблице данные приведены для следующего случая.

  • Одна фаза, напряжение 220 В
  • Температура окружающей среды +30 0 С
  • Прокладка в воздухе или коробе (в закрытом пространстве)
  • Провод трехжильный, в общей изоляции (кабель)
  • Используется наиболее распространенная система TN-S с отдельным проводом заземления
  • Достижение потребителем максимальной мощности – крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

Если температура окружающей среды будет на 20 0 С выше, или в жгуте будет несколько кабелей, то рекомендуется выбрать большее сечение (следующее из ряда). Особенно это касается тех случаев, когда значение рабочего тока близко к максимальному.

Вообще, при любых спорных и сомнительных моментах, например

  • возможное в будущем увеличение нагрузки
  • большие пусковые токи
  • большие перепады температур (электрический провод на солнце)
  • пожароопасные помещения

нужно либо увеличивать толщину проводов, либо более детально подойти к выбору – обратиться к формулам, справочникам. Но, как правило, табличные справочные данные вполне пригодны для практики.

Толщину провода можно узнать не только из справочных данных. Существует эмпирическое (полученное опытным путем) правило:

Правило выбора площади сечения провода для максимального тока

Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя такое простое правило:

Необходимая площадь сечения провода равна максимальному току, деленному на 10.

Это правило дается без запаса, впритык, поэтому полученный результат необходимо округлять в большую сторону до ближайшего типоразмера. Например, ток 32 Ампер. Нужен провод сечением 32/10 = 3,2 мм 2 . Выбираем ближайший (естественно, в бОльшую сторону) – 4 мм 2 . Как видно, это правило вполне укладывается в табличные данные.

Важное замечание. Это правило работает хорошо для токов до 40 Ампер . Если токи больше (это уже за пределами обычной квартиры или дома, такие токи на вводе) – надо выбирать провод с ещё большим запасом – делить не на 10, а на 8 (до 80 А)

То же правило можно озвучить для поиска максимального тока через медный провод при известной его площади:

Максимальный ток равен площади сечения умножить на 10.

И в заключение – опять про старый добрый алюминиевый провод.

Алюминий пропускает ток хуже, чем медь. Этого знать достаточно, но вот немного цифр. Для алюминия (того же сечения, что и медный провод) при токах до 32 А максимальный ток будет меньше, чем для меди всего на 20%. При токах до 80 А алюминий пропускает ток хуже на 30%.

Для алюминия эмпирическое правило будет таким:

Максимальный ток алюминиевого провода равен площади сечения умножить на 6.

Считаю, что знаний, приведенных в данной статье, вполне достаточно, чтобы выбрать провод по соотношениям “цена/толщина”, “толщина/рабочая температура” и “толщина/максимальный ток и мощность”.

В зависимости от потребляемой мощности оборудования, рассчитывается сечение кабеля, которое зависит от силы тока, напряжения и длине самого кабеля. Производители кабельной продукции предлагают рынку богатый ассортимент, разобраться в котором и выбрать то, что нужно не просто.

От правильного выбора зависит не только его стоимость, но и электробезопасность при эксплуатации электрооборудования. Если сечение кабеля рассчитано неправильно и оно значительно ниже требуемого, то это может привести к перегреву изоляции, короткому замыканию и возможному возгоранию, что приведет к пожару.

Затраты на устранение последствий от такой ситуации несоизмеримы с теми, которые нужны чтобы выполнить грамотный расчет проводки, даже с привлечением специалиста.

В этой статье предлагается простая методика расчета сечения проводника, которая окажет методическую помощь, желающим самим правильно рассчитать и смонтировать кабельную проводку.

Расчет по мощности электроприборов

Любой кабель или провод, в зависимости от материала из которого он изготовлен, может выдержать определенную (номинальную) силу тока, а она имеет прямую зависимость от его сечения и длины. Определить общую потребляемую мощность всех установленных приборов не сложно. Для этого составляется перечень всего оборудования с указанием потребляемой мощности каждой единицы. Все указанные значения суммируются.

Этот расчет выполняется по следующей формуле:
Pобщ = (P1+P2+P3+…+Pn)×0.8

  • Pобщ – общая сумма всех нагрузок.
  • (P1+P2+P3+…+Pn) – потребляемая мощность каждого оборудования.
  • 0,8 – это поправочный коэффициент, который характеризует степень загрузки всех приборов. Обычно приборы редко когда используются одновременно. Такие, как фен, пылесос или электрокамин, используются довольно редко

Полученная сумма будет использоваться для дальнейшего расчета.

Таблицы, по которым выбирается сечение кабеля

Расчет для алюминиевого провода
Расчет для медного провода

Выбрать нужное сечение по данным таблицы не так, сложно. По установленной мощности, величине напряжения и тока, выбирается размер сечения кабеля для закрытой и открытой проводки. Так же подбирается и материал, из которого изготовлен кабель.

На примере это будет выглядеть так: допустим общая потребляемая мощность электроэнергии в доме составила 13 кВт. Если это значение умножить на поправочный коэффициент 0.8, то номинальная потребляемая мощность составит 10.4 кВт. По таблице выбирается близкая по значению величина мощности. В данном случае для однофазной сети будет число 10.1 кВт, а для трехфазной 10.5 кВт. Для этих значений потребляемой мощности, выбирается сечение 6 мм2 и 1.5 мм2 соответственно.

Расчет сечения кабеля по силе тока

Если расчет по мощности не такой уж точный, то расчет по силе тока может дать самые оптимальные размеры сечения кабеля, что довольно важно, если используется медный кабель и в большом количестве.

Для начала необходимо определить токовую нагрузку на всю электропроводку. Она складывается из такой нагрузки для каждого из приборов и рассчитываются по таким формулам.

Для однофазной сети применяется следующая формула: I= P:(Uˑcos), а для трехфазной I=P÷√3×Uˑcos

  • I- сила тока
  • U – напряжение в сети
  • Cos – коэффициент мощности

Полученные таким способом расчета данные суммируются, и определяется токовая нагрузка на всю проводку. Из таблицы подбираются точные размеры сечения для всей сети. В таблице имеются значения для открытой и закрытой проводки. Они значительно отличаются друг от друга.

Таблица по выбору сечения кабеля в зависимости от силы тока.


 Соотношения диаметра жил к токовым нагрузкам

Расчет по длине кабеля

В любом проводнике, сопротивление тока зависит от его длины. На этом свойстве и основан третий способ расчета сечения кабеля. Чем длиннее проводник, тем больше потери в сети. Если они превышают более 5%, то выбирают кабель с большим сечением.

Для определения сечения кабеля определяют суммарную мощность всех установленных приборов и силу тока, который будет протекать по проводнику. Для этого можно использовать, выше приведенную форму расчета. Далее выполняется расчет сопротивления проводки по следующей формуле:

  • R=(p×L)÷S, где p - удельное сопротивление проводника, которое приводится в специальных таблицах;
  • L – длина проводника в метрах, умножается на два, так как ток течет по фазному и нулевому проводу;
  • S- площадь поперечного сечения кабеля.

Если итоговое значение меньше 5%, то сечение кабеля выбрано правильно. В противном случае необходимо подобрать проводник большего сечения.

В любом случае при расчете сечения проводки, необходимо делать соответствующие поправки на перспективу. Возможно, появится желание приобрести более современные дополнительные бытовые приборы, которые будут потреблять больше электроэнергии. Поэтому желательно увеличить сечение проводки хотя бы на одну ступень. При этом вся проводка должна быть выполнена из медного провода.
