Система подачи воды в жилище довольно сложная. Она содержит множество элементов. Одним из них выступают виды которых разнообразны. Они могут служить в системе запорной арматурой, регулировать напор воды. Но самая известная функция крана - водозаборная. Именно кран является посредником между коммуникациями и выдачей их содержимого потребителю. Существует множество видов водопроводных кранов. Каждый предназначен для того, чтобы выполнять свои задачи в определенных условиях. Как правильно подобрать разновидность крана для водопровода, следует разобраться перед покупкой. В этом поможет изучение предназначения каждого из них.

Назначение кранов

В автономных, локальных или центральных сетях водоснабжения применяют оборудование, которое выполняет определенные функции. Оно может служить как регулировочная или запорная арматура. Самым часто применяемым элементом для подобных целей выступают краны водопроводные. Виды этих изделий призваны выполнять различные задачи. Они регулируют напор и его пропускную способность при помощи изменения площади потока трубы.

Существуют такие виды водопроводных кранов, которые при помощи шарового механизма выполняют только открытие или закрытие потока. Регулировку позволяют выполнять другие устройства. Они плавно уменьшают напор. Такие виды водопроводных кранов чаще используются для дома.

Где применяют краны

Регулировочные и запорные виды водопроводных кранов применяют на вводах в систему, в местах ее разветвления, в требуемых помещениях, а также до и после различного сантехнического оборудования. Например, это могут быть приборы учета, насосы или точки водозабора.

Это позволяет отсечь их от потока. Шаровые разновидности водопроводных кранов позволят отключить определенный узел и в случае потребности осуществить его ремонт, замену или же просто плановый осмотр и ревизию. Если учитывать тот факт, что насосы, счетчики, да и смесители (которые также относятся к видам водопроводных кранов) иногда ломаются или сдаются на поверку, такой механизм управления потоком в трубах рано или поздно понадобится.

Сами же смесители устанавливаются в точках водозабора и тоже бывают различными по конфигурации, типу устройства.

Классификация по назначению

Все виды водопроводных кранов можно разделить по принципу их назначения. Тут выделяют 3 большие группы.

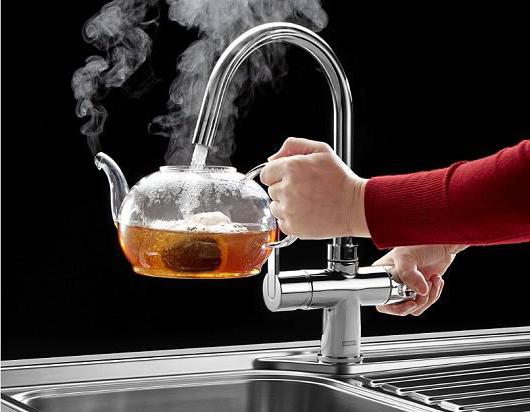

Изделия для бытовых потребностей, которые известны всем как смесительные и вентильные виды кранов для водопровода (фото представлено дальше).
Оборудование для хозяйственных нужд. Это шаровые или вентильные краны, которые устанавливают на конец трубы для набора воды, осуществления полива и т. д.
Изделия для нужд системы водопровода, которые в нее устраиваются. Чаще всего имеют муфтовое исполнение и очень редко это шаровые устройства.

Для бытовых нужд важно не только управлять напором потока, но и его температурой. Поэтому в подобных целях применяют смесители. Они также бывают в самых разных вариантах исполнения.

Хозяйственные краны устроены проще. Им не требуется контролировать температуру воды. Они просто регулируют напор. Муфтовые же краны и вовсе работают только в положении включенном и выключенном. Они не регулируют напор, просто подают или закрывают воду.

Типы конструкции

Существует 4 типа конструкций кранов. Они бывают червячными, шаровыми, керамическими вентильными буксами или керамическими рычажными картриджами.

Разновидности водопроводных кранов червячного типа уже практически не используются. Их конструкция ненадежна, требует постоянной замены резиновых прокладок.

Устройство шаровых кранов имеет внутри пробку с осевой прорезью. Она плотно прилегает к седлу. Пробка имеет форму шарика, отсюда и название. К ней присоединен шпиндель, который поворачивает механизм прорезью к просвету канала, либо в противоположном направлении.

В керамических механизмах перемещается не шарообразная деталь, а одна пластина по отношению к другой. Однако керамические буксы и картриджи чувствительны к качеству воды, поэтому на вход ставят в подобных устройствах фильтр.

Материал

Существует множество материалов, из которых могут быть выполнены изделия. Водопроводные краны встречаются таких видов, как металлические или пластиковые. В первом случае для изготовления оборудования применяют медь, латунь, легированную сталь или чугун.

Для холодной и горячей системы подходят подобные краны водопроводные. Виды пластиковые используют только для холодного потока.

Чугунные устройства достаточно долговечны, но довольно массивные. Если в кухне используется подвесная мойка, она может не выдержать такой мощной "звериной" арматуры. Поэтому сегодня вместо представленного типа материала стали применять легированную сталь.

Но самыми популярными из материалов все же признаны латунные изделия. Они переносят даже очень экстремальные ситуации и имеют относительно невысокую стоимость. Медь обладает теми же качествами, но кран внешне выглядит богаче. Их стоимость довольно высока.

Пластиковые изделия часто применяют для уличного водоснабжения или для систем с холодным потоком.

Одновентильный кран

Одновентильные виды водопроводных кранов имеют строение с моноуправлением. Такие изделия призваны подавать только холодную или только горячую воду. Чаще всего их устанавливают над раковиной или кухонной мойкой. Большой популярностью они пользуются в местах общепита. Такой кран прост в монтаже и имеет множество вариантов исполнения. Конструкция способна поворачиваться.

Для их изготовления используют различные материалы и конструкцию запорного механизма.

Чем дешевле стоимость представленного крана, тем меньше его срок эксплуатации. Это связано с применением производителем дешевых, но менее прочных материалов и конструкций. Поэтому, не желая снова менять кран через несколько месяцев, следует отдать предпочтение пусть более дорогому, но качественному устройству.

Двухвентильный кран

Оптимальными для ванной комнаты или кухни считаются двухвентильные краны водопроводные. представлены в обзоре) конфигураций позволят установить такой кран в помещении с любым типом интерьера.

Он даст возможность смешивать горячую и холодную воду, управлять температурой потока.

Управление картриджами происходит путем открытия или закрытия двух вентилей. Вода выводится через носик, в котором устанавливают деталь предотвращает разбрызгивание воды и дополнительно фильтрует воду от крупных включений. Для ванной комнаты применяют разновидности, имеющие в своем составе душ. Поток на него переключает специальный рычаг. Это самые популярные виды водопроводных кранов для дома. Но и в общественных местах в санузлах их довольно часто можно встретить.

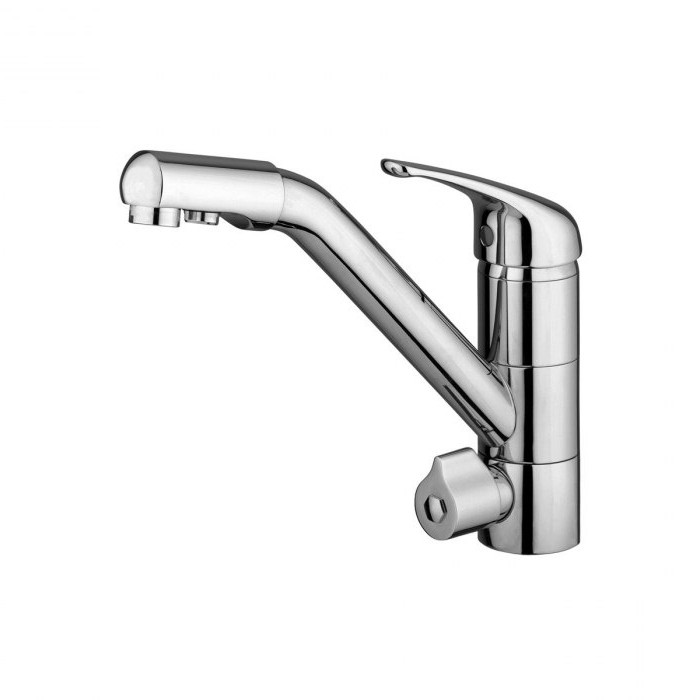

Шаровой однорычажный кран

Еще одной востребованной разновидностью регулировочно-запорной арматуры выступает шаровой кран с моноуправлением.

Внешне он похож на однорычажный тип. Но его принцип другой. В отличие от рассмотренного выше варианта, шаровая разновидность устройства может смешивать холодную и горячую воду при помощи своего механизма.

Вода открывается при поднятии рычага вверх. Она смешивается в шаровой плоскости и поступает потребителю. Разнообразие дизайна позволяет гармонично вписать в интерьер краны водопроводные. Виды шаровые однорычажные обладают сферическим запорным элементом.

Прибор состоит из корпуса с отверстиями для подключения, рычага управления напором и его температурой, аэратора, уплотнительных прокладок и шарового механизма. В зависимости от силы напора в доме, следует выбрать тип крана. Он может обладать различной пропускной способностью.

Смеситель с термостатом

Набирают свою популярность Они позволяют упростить процедуру выбора необходимой температуры воды. В комплект такого устройства входит механизм, который определяет, в какой пропорции необходимо смешать потоки, чтобы получить заданный показатель.

Настройки пользователь задает самостоятельно. Термостатические виды водопроводных содержат блок управления. Он состоит из клапана и парафинового стержня. Благодаря расширению при нагреве и сужению при охлаждении вещество этого узла оказывает давление на систему, которая определяет нужное количество воды холодной и горячей.

Это очень удобный прибор. Его внешний вид придаст интерьеру современность. Хорошо подходит стилям хай-тек и модерн.

Их стоимость выше, чем у обычных разновидностей водопроводных устройств. Однако они помогут контролировать подачу напора и его температуру, обеспечив оптимизацию затрат на энергоресурсы.

Установка настенного смесителя

Самым популярным типом установки смесителя в ванной комнате является настенный монтаж. Установка на раковину достаточно простая. А вот на стену процесс подключения стоит рассмотреть подробнее.

Из стены выводят трубы. На них делают резьбу внутреннего типа. В трубы вкручивают эксцентрики. Резьбу уплотняют фум-лентой или льном.

Затем следует собрать корпус смесителя и поднести его к эксцентрикам. Краны водопроводные, виды которых устанавливают в квартирах и домах, выставляются так, чтобы они совпадали с накидными гайками входных каналов. На резьбу накручивают декоративные накладки. Далее смеситель прикрепляют накидными гайками. Их нужно затягивать не очень сильно, чтобы не повредить резиновые прокладки.

Затем подсоединяют дополнительные элементы, если таковые имеются. Включив воду, необходимо проверить работу системы. Протечки, конечно же, нигде не должно быть.

Изучив представленные краны водопроводные, виды которых позволяют выполнить установку в любом помещении, в самых разных сантехнических коммуникациях, выбрать просто. В зависимости от назначения устройств, а также их механизма, будет несложно определить, какой тип оборудования оптимален. Лучше выбрать пусть немного более дорогие экземпляры, но зато и более качественные. Они гораздо долговечнее.

Грузоподъемные краны имеют широкую сферу применения. Чаще всего их используют в строительстве, производстве, портах, железных дорогах. Делятся краны на две основные группы: поворотные, неповоротные. Отличаются друг от друга конструкцией захвата груза, креплением подъемного механизма, грузоподъемностью, способами передвижения.

Краны предназначены для поднятия тяжелых грузов, перемещения груза, поднятия его на определенную высоту. Есть множество разновидностей кранов, применяющихся для определенных работ.

Краны разделены на три основных вида:
мостовой;
стреловой;
кабельный.

Различаются они конструкцией, способом перемещения, подъема грузов. В каждую группу входит несколько видов грузоподъемных машин.

Кроме конструкции, главной отличительной особенностью грузоподъемных машин является их способность самостоятельно перемещаться. Мобильные гусеничные, колесные краны используются на строительстве чаще, чем стационарные, закрепленные к основанию не имеющие возможности самостоятельно передвигаться, например башенные краны.

Отличительная особенность - способность передвигаться

По возможности самостоятельного перемещения краны делятся на 5 основных групп:
передвижные – имеющие возможность перемещения по территории;
переставные – закрепленные к основанию, способны передвигаться;
стационарные – монолитно скрепляемые с основанием;
радиальные – передвигающийся по рельсам;
прицепные – перемещающийся при помощи автотранспорта на прицепе.

В группу передвижных подъемных механизмов входит 5 видов кранов, отличающиеся способами перемещения.

Краны подвижной группы бывают:
колесные;
гусеничные;
рельсовые;
пневмоколесные.

Применяются во всех сферах строительства, промышленности, на железнодорожных станциях. Автокраны, относящиеся к стреловому виду, могут использоваться в любых местах города. Грузоподъемность таких машин различна.

Среднетонники могут работать с грузами от 10 т до 80 т, сверх грузоподъемные машины – от 80 т до 2000 т. Китайская компания Sinopec Engineering, изготавливает машины способные поднимать грузы большим весом. Гусеничный тяжеловес от этой компании работает с максимальным весом 4000 т. Благодаря их мобильности и большой грузоподъемности они могут выполнять все работы с грузом в местах недоступных для подъемных машин других групп.

Кроме отличий в возможностях перемещения самих машин, существуют отличительные особенности механизмов захвата грузовых кранов.

Типы механизмов захвата груза

В зависимости от размеров, веса, конструкции груза применяются краны с определенным механизмом захвата. Например, для погрузки, транспортировки лома металла используются мостовые краны, в которых применяется электромагнитный захват груза.

Разновидности механизмов захвата:
крюк – наиболее часто встречающийся вид захвата груза;
спредер – для подъема, разгрузки контейнеров различных размеров
грейфер – для погрузки сыпучих материалов, грунтов.
электромагнит;
клещи.

При помощи этих механизмов захвата можно работать с любыми грузами.

Сферы применения грузовых кранов

Башенные – применяются для строительства объектов любой сложности. Используют их судостроении, в портах.

Мостовые – в производственных цехах, складах, заводах.

Консольные – имеют широкую сферу применения. Благодаря тому, что стрела поворачивается на 360 градусов, используется на заводах, промышленных предприятиях, строительстве.

Железнодорожные – обеспечивают надежную разгрузку, погрузку на железнодорожных станциях. Легко перемещаются по рельсам на большие расстояния.

Управляются все типы грузоподъемных механизмов: ручным, электрическим, гидравлическим, пневматическим приводами.

Хотите взять грузоподъемный кран в аренду? Обратитесь на сайт

Эффективно функционирующая система водоснабжения – это система современная, пригодная к расширению и модификации. Ушло то время, когда люди обходились несколькими сваренными трубопроводами. Сейчас в любом частном доме сантехнику не обойтись без различных фитингов, и водопроводных кранов.

В данной статье мы рассмотрим водопроводные краны, как одни из важнейших , встречающиеся практически везде, их виды и особенности.

Cодержание статьи

Назначение

Водопроводный кран – это небольшой по своим габаритам запорный механизм, выполняющий чрезвычайно важные функции. Стандартный образец осуществляет довольно тривиальную, но в то же время совершенно необходимую для функционирования трубопровода задачу – контролирует движение носителя внутри труб.

Случаются ситуации, когда трубопровод надо частично или полностью перекрыть, отрезать одну или несколько веток от водоснабжения. Причин тому бывает множество, начиная от банальной поломки сантехнических приборов, и заканчивая крупными разрушениями в системе.

В любом случае поломка грозит затоплением дома или квартиры, поэтому лучше сразу же перекрыть подачу воды, дабы обезопасить себя.

Перекрыть воду можно и на входе в магистраль, но тогда вы полностью отрезаете себя от водопровода на время ремонта (который, будет реалистами, может затянуться).

Вот почему любой мало-мальски приличный по протяжности трубопровод разделяют на логически понятные секторы или ветки, изолируя каждый сегмент с помощью этих самых кранов. Такой подход лучше и безопаснее стандартной сборки, хоть и немного дороже.

Один единый поворот ручки крана полностью перекрывает подачу воды на конкретном участке. При желании, водопроводный кран можно установить не только на отдельных ветках, но и вообще на входах в любой сантехнический узел.

В таком случае поломка, к примеру, в водоразборном механизме или на входе в водонагреватель устраняется легко и просто. Достаточно повернуть кран и .

Отметим, что используют различные виды водопроводных кранов не только для изолирования веток систем водоснабжения. Есть и другие назначения. Например, модернизация системы отопления, когда краны ставят на входах в радиаторы или в систему теплых полов , дабы иметь возможность в будущем быстро снять или заменить прибор.

Не менее популярный вариант – , выполняющий роль стрелочной задвижки, то есть перенаправляющий поток воды с ветки на ветку.

Не стоит забывать и про водоразборный кран. Лучше всего представить себе как действует водоразборный механизм, взглянув на вашу раковину в ванной. В любой ванной стоит , и только благодаря ему вы можете с удобством пользоваться благами цивилизации.

Общий принцип действия и конструкция

Существуют разные виды кранов для водопровода, однако у всех них есть общие элементы конструкции. В любом случае кран состоит из :

тела или общего корпуса;
запорного элемента;
ручки;
уплотнителей.

Не имеет значения, рассматриваем мы вентили, тройник с краном, водоразборный кран или любые другие его разновидности. В любом случае они не обойдутся без четырех вышеописанных элементов, хоть скорее всего, эти элементы между собой будут отличаться.

Корпус крана зависит от того, какой конкретной задачей он занимается. Обычный муфтовый образец, по сути, встроен в корпус самой муфты. Угловой кран имеет угловой корпус, потому как его задача – формировать угловые соединения, например, на входах в радиаторы отопления.

Тройник имеет иной корпус. Тройник состоит из разветвленной муфты, что очевидно. Водоразборные решения могут быть встроенными или специальными. У них различия в корпусе намного значительнее.

Запорный элемент в кране является основной деталью. Именно с его помощью удается остановить поток воды. В кранах гражданских в качестве запорных элементов используют шаровые механизмы или .

Ручка у крана обычная и необходима для управления. Если рассматривается , то в нем ручка может находиться всего в двух положениях: закрытом, открытом. В кранах типа задвижки вместо ручки монтируют вентиль, а управление механизмом осуществляется за счет ее спирального вращения.

Что же до уплотнителей – то без них не обходится ни один рабочий механизм в сантехнике. В качестве уплотнителей пользуются резиновыми прокладками. В кранах уплотняют переходы между запорным элементом и корпусом.

Виды и отличия

Рассматривая типы подобных механизмов, в первую очередь надо обратить внимание на их деление по типу запорного механизма. Именно то, стоит перед нами шаровый кран или же , влияет на его использование в дальнейшем.

Итак, в кране запорным элементом может быть :

шаровый механизм;
задвижка.

В первом случае мы рассматриваем , самый распространенный и популярный в наше время. Шаровый, означает, что запорным элементом в нем выступает шаровый механизм.

Он являет собой шарообразную деталь с прорезанным внутри сквозным отверстием. Отверстие находится на одной шаровой плоскости. Соответственно пропускает воду только в одном положении.

Поверни мы его в другое направление и вода полностью блокируется . Именно благодаря такой лаконичной схеме все и работает. В закрытом положении шаровой механизм повернут глухой стороной к потоку, устраняя давление жидкости. В открытом положении, параллельно потоку становится отверстие в шарике, что позволяет беспрепятственно транспортировать носитель по трубам.

Вентили немного отличаются от шаровых образцов, потому как в них иной запорный элемент и другие функции. лучше всего применять в качестве регулятора состояний движения потока. Однако его нельзя установить в промежуточное положение. Он будет либо закрытым, либо открытым, по-другому никак.

С вентилями ситуация иная. Запорный элемент в них – это задвижка, которая может находиться в разных положения, от полностью открытого, до полностью закрытого. Задвижка регулируется вращением ручки, следовательно, ее можно тонко настраивать. Задвижки покупают, когда надо не просто суметь открыть или закрыть воду, но еще и отрегулировать ее количество.

Разбор свойств водопроводного шарового крана (видео)

Деление по назначению

Также подобную продукцию делят и по назначению. Здесь уже различий гораздо больше и касаются они базовой функциональности той или иной детали. Например, встречаются краны:

Стандартные.
Угловые.
Тройники.
и водоразборные механизмы.

Упомянутые выше виды – только верхушка айсберга, однако они в работе используются чаще всего, поэтому лучше всего подходят в качестве кандидатов к рассмотрению.

Стандартные запорные краны, как правило, оборудуются шаровыми механизмами и являются обычными переборками для изоляции отдельных секторов систем водоснабжения. Состоят они из , преимущественно металлических. Подобная продукция монтируется на всех без исключения системах отопления и водоснабжения.

Угловые механизмы – суть те же, что и стандартные, только вместо они имеют выгнутый на 90 градусов корпус.

Тройник с запорным механизмом выполняет несколько иные задачи. Тройник – это фитинг имеющий не два, как обычная муфта, а три выхода. Кран на тройник ставят преимущественно для того, чтобы иметь возможность в случае необходимости перенаправлять поток из одной ветки на другую.

Тройник задействуется в системах отопления, особенно современных, где температурные датчики постоянно следят за уровнем теплового носителя и в случае появления надобности, смешивают его с подогретой водой.

Водоразборный механизм – суть тот же кран, но с задвижкой в качестве регулятора. Простейший водоразборный механизм ставится на трубы для регуляции силы потока. Увидеть водоразборный кран можно в любой ванной. Его, как правило, комбинируют со , создавая привычные глазу водопроводные краны для раковины.

Выбирая продукцию такого типа, следует руководствоваться рабочими условиями на вашем участке. Не существует универсальных решений в сантехнике. Все они хороши, и все предназначаются для каких-то своих задач.

К примеру, шаровой блокиратор потока воды следует использовать в трубопроводах, для ситуативной изоляции отдельных веток водопровода. Покупать его вместо кранов с задвижками, нельзя. Они хоть и стоят дешевле, но не предназначены для регуляции силы потока.

В то же время задвижки, как раз для регуляции и задумывались. Задвижку невозможно перекрыть за долю секунды, зато ее можно оставлять в полузакрытом положении на длительное время, без какого-либо негативного влияния (шаровой механизм в полуоткрытом положении быстро изнашивается).

Владельцу дорогой системы водоснабжения с интегрированным отоплением никак не обойтись без тройников, причем тройники с запорными арматурами можно выбирать и автоматические. Встречаются краны с и датчиками, способные самостоятельно переключаться с помощью обычного реле.

Рекомендую обращать внимание на материал, из которого кран выполнен. Он должен отвечать материалу трубы. К металлу берем металл, к пластику – пластик. Из всего разнообразия металлов лучше всего покупать . Она не конфликтует со сталью и медью, и имеет прекрасные характеристики.

Краны применяют в различных отраслях народного хозяйства для перемещения грузов по пространственным траекториям произвольной конфигурации. Их изготовляют в виде консольных и пролетных конструкций. Базовые параметры кранов определяются параметрами строительных объектов и их элементов.

Консольные краны - стреловые с поворотными и неповоротными частями (рис. 6.7). К ним крепится стрела с полиспастом на ее конце, к подвижной обойме которого подвешено грузозахватное устройство. Обойма должна быть установлена на подвижной каретке (тележке), перемещающейся вдоль стрелы. Груз в таких кранах всегда находится вне опорного контура крана. К консольным относят мачтово-стреловые и башенные краны, большая группа самоходных стреловых кранов (гусеничных, рельсоколесных, пневмоколесных, на шасси автомобильного типа, автомобильных, тракторных, кранов- трубоукладчиков, мощных монтажных кранов).

Краны пролетного (мостового) типа состоят из пролетного строения и перемещающейся по нему тележки с полиспастом. Груз находится в пределах опорного контура крана. В эту группу входят мостовые и козловые краны (рис. 6.8 и 6.9).

Основные параметры кранов: грузоподъемность, высота подъема груза, вылет груза, пролет (расстояние между продольными осями рельсов кранового пути), глубина опускания груза, колея(расстояние между колес или гусениц), база, скорость подъема груза, скорость плавной посадки груза, средняя скорость изменения вылета͵ частота вращения поворотной части крана, скорость передвижения крана.

Зависимость грузоподъемности от вылета груза называют грузовой характеристикой. Представляется графически. Различают min и max вылеты, соответствующие наибольшей и наименьшей грузоподъемности. Изменение вылета влечет к изменению max высоты подъема груза. Это высотная характеристика. Совмещая их на одном графике, получают грузовысотную характеристику. Грузоподъемность, умноженная на вылет - это грузовой момент. Контур, охватывающий опорные элементы (колеса, выносные опоры, гусеницы), называют опорным контуром.

Среднечасовая эксплуатационная производительность кранов (общая масса, перемещенная в единицу времени):

где - максимальная грузоподъемность, т;

Коэффициенты использования крана по грузоподъемности и во времени;

Продолжительность рабочего цикла крана, с;

При перегрузке насыпных грузов грейферами;

То же, другими устройствами;

То же, штучных грузов;

При производстве СМР;

При расчете среднесуточной производительности и использовании крана 12...14ч в сутки;

- при расчете среднегодовой производительности и работе крана 3600...3800ч в году.

Мачтово-стреловые краны. Это краны со стационарно установленной мачтой, поддерживаемой растяжками- вантами (вантовые краны) или жесткими раскосами (подкосные или жестконогие краны). Применяются для монтажа сборных конструкций и технологического оборудования на крупных стройках.

Рис. 6.7. Башенные краны: с поворотной башней и подъемной стрелой (а); с неповоротной башней и балочной стрелой (б); 1-крюковая подвеска; 2-стрела; 3-оголовок; 4-кабина; 5-распорка; 6-башня; 7-канаты; 8-противовес; 9,10,19-лебедки; 11-механизм поворота; 12-платформа; 13-опорно-поворотное устройство; 14-балласт; 15-ходовая рама; 16-ходовая тележка; 17-грузовая тележка; 18-противовесная консоль

Рис. 6.8. Мостовой кран: 1-мост; 2-грузовая тележка; 3-рельсовый путь грузовой тележки; 4-ограждения; 5-лестницы; 6-кабина-люлька; 7,8-крюковые подвески; 9-кабина; 10-надземный подкрановый путь

Рис. 6.9. Козловый кран из фасонных прокатных стоек и балок

Вантовый мачтово-стреловой кран состоит из мачты, стрелы, грузового и стрелового полиспастов, электролебедок, опорной балки, удерживающих мачту вант. Внизу через подпятник мачта опирается на поворотный круг с канатным приводом. Сверху через опору она раскреплена четырьмя, шестью или восьмью растяжками – вантами (зависит от грузоподъемности). Οʜᴎ наклонены к горизонту под углом 300. Ванты натягивают и удерживают ручными лебедками или стяжными муфтами (талрепами), прикрепленными к якорям. Стрела шарнирно внизу закреплена на мачте. Вверху удерживается стрелоподъемным полиспастом. Грузоподъемность их от 5 до 25 т.

Жестконогий мачтово-стреловой кран. Мачта у него поддерживается жесткими подкосами, опирающие на балки- лежни. Для устойчивости крана лежни пригружают балластом или заанкеривают. Здесь стрела должна быть удлинена (в 1,5 – 2 раза по сравнению с предыдущим краном). Их грузоподъемность от 0,75 до 35 т.

Башенные краны - ϶ᴛᴏ машины со стрелой, закрепленной вверху вертикальной башни, ведут работы по перемещению грузов и монтажу строительных конструкций за счёт сочетания работы движений: подъем, опускание груза, изменение вылета͵ поворота стрелы и передвижения самого крана. Это основные грузоподъемные машины во многих отраслях промышленности и строительства. Грузоподъемность: от 5 до 250 т. Высокая маневренность, большая зона обслуживания и подстрелового пространства - ϶ᴛᴏ их преимущества.

Классифицируют башенные краны по назначению (строительные, монтажные, краны перегружатели); по возможности передвижения (по рельсам; стационарные или приставные; самоподъемные); по способу изменения вылета крюка (с подъемной и с горизонтально балочной стрелой); по типу вращающихся элементов башенно-стрелового оборудования (с поворотными башнями или головками); по типу металлоконструкций (решетчатые и трубчатые).

О системе индексации. Их обозначают индексом типа КБ-0000. Базовые модели башенных кранов обозначаются буквами КБ (кран башенный) и цифрами (рис. 6.10).

Рис. 6.10. Система индексации башенных кранов

Первая цифра (I) – размерная группа по грузовому моменту.

Две вторые цифры (II, III) – порядковый номер базовой машины, имеющей поворотную или неповоротную башню.

Четвертая (IV) – номер исполнения, отличающийся от базовой модели, к примеру, длиной стрелы, высотой подъема, грузоподъемностью.

После цифр (V) – может указываться обозначение очередной модернизации (А, Б, В) и климатическое исполнение для холодного, тропического и тропического влажного климата (ХЛ, Т, ТВ).

Башенный кран с поворотной башней (рис. 6.7, а) состоит из неповоротной рамы с ходовым устройством и ее приводом и поворотной части. Последняя включает поворотную платформу с противовесом, механизмом вращения, грузовой и стреловой лебедками, башню, стрелу, полиспасты. На всех механизмах электропривод. Стрела должна быть оборудована грузовой кареткой. Опорная часть включает ходовую раму, шарнирные кронштейны и четыре ходовые тележки.

Краны с неповоротной башней (рис. 6.7, б) отличие в том, что вместе с нижней рамой и ходовыми тележками к неповоротной части относится также башня с порталом и балластом в нижней части (для устойчивости против опрокидывания). При грузоподъемности более 10т целесообразнее использовать эти краны.

Приставные (стационарные) башенные краны – для строительства высотных сооружений (150м и более). Состоят из поворотной головки и горизонтальной стрелы с перемещающейся по ней грузовой кареткой. Их устанавливают на специальном фундаменте или на части фундамента здания. Башню крепят к зданию с помощью закладных рам. Башню наращивают секциями длиной 2,5-7м.

Переставные (самоподъемные) краны применяют при строительстве высотных зданий с жестким и прочным металлическим каркасом. Отличие – короткая башня без портала и наличие охватывающей башню обоймы. Башня опирается на опорную балку с откидными упорами. Грузоподъемность кранов до 15т, а грузовой момент - 3300кН·м.

Самоходные стреловые краны. Это большая группа кранов с высокой транспортной маневренностью, независимым энергоснабжением и разнообразным рабочим оборудованием. Ходовое оборудование – гусеничное и пневмоколесное. В таких кранах применяют разнообразные стрелы: прямые короткие (основные), удлиненные вставками и с гуськами.

Самоходный стреловой кран состоит из ходовой части, опорно-поворотного устройства, поворотной платформы с крановым оборудованием, стрелового или башенно-стрелового рабочего оборудования, силовой установки, механизмов привода и системы управления.

Основные параметры: масса, грузовой момент, максимальная грузоподъемность, вылет крюка, максимальная высота подъема крюка, глубина опускания крюка, колея ходовой тележки, база тележки, удельное давление на грунт или нагрузка на ходовую ось, скорости (подъема, опускания, посадки, отрыва, горизонтального перемещения груза), частота вращения поворотной части, рабочая и транспортная скорости передвижения, мощность силовой установки, производительность крана и др.

По ГОСТ 22827-85 самоходным кранам присваивают индексы: КА-0000 – для автомобильных кранов; КП-0000 – пневмоколесных; КГ-0000 – гусеничных; КШ-0000 – для кранов на шасси автомобильного типа; КК-0000 – для кранов на короткобазовом шасси.

Первый нуль заменяют на цифру от 1 до 9 (размерная группа) (грузоподъемностью: 4; 6,3; 10; 16; 25; 40; 63; 100; более 100т).

Второй нуль – тип ходового устройства (1 – гусеничное с минимальной опорной поверхностью; 2 – гусеничное с увеличенной опорной поверхностью; 3 – пневмоколесное; 4 – на специальном шасси автомобильного типа; 5 – шасси грузового автомобиля; 6 – тракторное; 7 – прицепное; 8 – короткобазовое; 9 – резерв для иных ходовых устройств).

Третий нуль – от 6 до 9 - исполнение стрелового оборудования (6 – с гибкой канатной подвеской; 7 – с жесткой гидравлической подвеской; 8, 9 – резерв).

Четвертый нуль – порядковый номер модели. Дополнительно буквами – очередная модернизация и специальное климатическое исполнение.

Гусеничные краны. Скорость передвижения 0,5-1 км/ч. Грузоподъемность от 16 до 250т. Длина прямых стрел 10-15м. Индивидуальный электропривод с первичным силовым агрегатом – дизелем и электрогенератором переменного трехфазного тока частотой 50Гц, напряжением 380 и 220В. Давление на грунт до 0,1МПа.

Приводы всех механизмов - грузового, стрелоподъемного, поворотного, ходового и др.
Размещено на реф.рф
- построены по стандартным схемам: электродвигатель – тормоз – редуктор – рабочий орган. Устойчивость и грузоподъемность кранов зависит от размеров опорного контура - базы и колеи (рис. 6.11).

Пневмоколесные краны. Это краны типов КС и МКП (рис. 6.12 и 6.13) грузоподъемностью 16, 25, 36 и 100т. Ходовое оборудование: двухосное и многоосное (до пяти осей). Рабочая скорость передвижения – 5км/ч, транспортная – 35 км/ч и более. Работа на выносных гидроопорах. В стесненных условиях хорош пневмокран на короткобазовом шасси. Стрела телескопическая из трех секций.Поворотные колеса с многослойными шинами допускают повышенные нагрузки и обеспечивают малый радиус разворота.

Широко используются в строительстве самоходные стреловые краны на базе двух или трехосных грузовых автомобилей – автомобильные краны. Грузоподъемность 4; 6,3; 10; 16; 25; 32т. Краны с жесткими (нераздвижными) и телескопическими (раздвижными) стрелами.

Краны на специальных шасси автомобильного типа – для СМР, монтажа технологического оборудования, погрузочно-разгрузочных работ. Грузоподъемность их 25, 40, 50, 63, 100 и 250т (зарубежные модели до 1000т). Специальные шасси (от 3 до 8 осей) воспринимают большие нагрузки. Телескопические стрелы из 3-5 секций раздвигаются гидроцилиндрами.

Тракторные краны – в условиях бездорожья. На базе гусеничных и пневмоколесных тракторов. Грузоподъемность не превышает 10т.

Краны-трубоукладчики – для работы на нефтепроводах и газопроводах. База - гусеничные тракторы. Для устойчивости с противоположной стороны стрелы установлен откидывающийся противовес (контргруз). Особенность - передвигается с грузом на крюке. Для укладки в траншею предварительно сваренного и изолированного трубопровода, одиночных труб, запорной арматуры, перевозки труб и трубных секций (плетей), на монтаже насосных и компрессорных станций. Отечественная промышленность выпускает краны-трубоукладчики грузоподъемностью от 6,3 до 50т на минимальном вылете 1,5м, высота подъема крюка – 4,5-7,5м.

Их комплектуют следующими такелажными установками: универсальные канатные стропы, клещевые автоматические захваты, эластичные захваты (полотенца), троллейные подвески, траверсы с торцевым захватом труб для выгрузки их с трубопровозов и штабелировании на складах и базах.

Краны пролетного типа – груз находится в пределах опорного контура. Это козловые, полукозловые, мостовые краны, кран-балки и кабельные краны. Имеют две опоры, перемещающие по рельсам или на пневмоколесах, и пролетную часть (мост решетчатой или коробчатой конструкции).

Козловые краны применяют на складах и монтажных площадках. Грузоподъемность от 1 до 500т. Пролеты от 9,3 до 50м. Высота подъема 7-30м. Различают общего назначения и специальные (монтажные). Постоянная грузоподъемность по всей площади обслуживаемой зоны, более устойчивы и менее материалоемки по сравнению со стреловыми. Для монтажа цементных печей, котлов, турбогенераторов – грузоподъемностью 100-125т с пролетом – 20-25м при высоте подъема – 12,5-25м. На строительстве АЭС работают козловые краны грузоподъемностью 400т.

Мостовые краны отличаются от козловых тем, что они передвигаются по рельсовым путям, уложенным на колоннах цеха (склада). Однобалочные и двухбалочные. Грузоподъемность от 5 до 500т, пролет 10-32м.

В качестве подъемного механизма у однобалочных мостовых кранов, называемых также кран-балками , используют электротали. Грузоподъемность до 5т, пролет 5-17м. Управляют краном с пола, реже с кабины.

Существуют различные виды кранов, соответственно и устроены они по-разному.

Портальные краны. Необходимо отметить, что такие краны также бывают различных видов и для них приняты специальные обозначения:
КПМ - кран портальный монтажный,
КПП - кран портальный перегрузочный,
КПД - кран портальный доковый.

Конструкция портальных кранов представляет собой поворотную стреловую систему, установленную на портал, который передвигается по подкрановым путям. Полупортал, на который устанавливается портальный кран, предназначен для пропуска различных видов транспорта. Применяются портальные краны преимущественно в морских и речных портах, на судостроительных и судоремонтных заводах и в плавучих доках, при строительстве гидротехнических сооружений. Таким образом, в отличие от предыдущих кранов, портальные краны предполагают узкую сферу использования.
Подъем груза на портальных кранах осуществляется с помощью крюков и грейферов, на монтажных с помощью крюков.
Подкрановых путей может быть от одного до трех, соответственно, ширина колен подкранового пути составляет 6, 10,5 и 15,3 м. Грузоподъемность портальных кранов различная для перегрузочных и монтажных кранов. Так, для перегрузочных кранов грузоподъемность составляет 5-40т, для монтажных - до 300т. Вылет стрелы достигает 40м.

Мостовые краны широко применяются при строительстве и в производственных цехах. Так, мостовые краны применяются в промышленности, строительной индустрии, складском хозяйстве. Также краны мостовые с грейфером широко применяют в металлургической промышленности.
По своей сути, мостовые краны, являются разновидностью подъемного крана. Мостовой кран представляет собой конструкцию с опорным или подвесным мостом. Крановый путь является опорным элементом для несущих деталей мостового крана. Рельсы для мостового крана укладываются либо на стенах здания, либо на эстакадах, находящихся вне здания. По рельсам передвигается несущая балка или мост. Таким образом, при использовании мостового крана, не занимается основная площадка. Грузовая тележка с лебедкой, обеспечивающей подъем груза, перемещается по мосту. Мостовой кран оборудован крюками магнитом или грейфером. Такая возможность значительно расширяет сферы использования двухбалочных мостовых кранов. Однобалочные мостовые краны значительно легче и маневреннее двухбалочных. Дополнительно, на однобалочные мостовые краны можно навесить консольную тележку.

Один из самых распространенных видов мостового крана - кран-балка. Состоит кран-балка из концевых балок, пролетной балки и подъёмного механизма. Концевые балки и пролетная балка крепятся между собой, обеспечивая тем самым перемещение механизма подъема. За счет подъемного механизма, груз может перемещаться в горизонтальном и вертикальном направлении. При этом сам подъемный механизм движется по пролетной балке. Кран-балка снабжен либо ручной, либо электрической талью (непосредственно подъемный механизм). Кран-балку ни в коем случае нельзя использовать для перемещения различных отравляющих и токсичных веществ и для перемещения людей. В основном, кран-балка используется для погрузочно-разгрузочных работ и для монтажа на производстве или складском помещении.
Использовать кран-балку лучше всего либо под навесом, либо в закрытом помещении. Допустимый перепад температур от -200С до +400С. Кран-балки могут быть ручные или электрические (питание идет от электродвигателя, подключенного в сеть через провод или кабель) и опорные или подвесные.
Опорные кран-балки передвигаются преимущественно по направляющим путям. Такие пути представляют собой либо квадрат, либо рельс, установленный на металлических или бетонных опорах.
Кран-балка опорная включает в себя следующие составляющие:

пролётная балка
концевые балки (имеют ходовые колеса)
подкрановые пути
подъёмный механизм

Подъемный механизм в ручном кран-балке устроен с помощью цепных талей. Соответственно, электротали применяют для кран-балки с электрическим приводом. Управлять кран-балкой с электрическим приводом можно либо с пульта управления, либо с пола.
Подвесные кран-балки перемещаются по подвесным путям, которые находятся в самом здании, либо вне здания, по эстакадам.
Подвесные кран-балки состоят из:

пролетная балка;
концевая балка жесткая
концевая балка подвижная
ходовые каретки, перемещающиеся по подкрановым двутавровым направляющим (к ним подвешивают балки)
подъёмный механизм
кнопочный пульт для управления электрической кран-балкой

Если существует такая необходимость, то пролетную балку усиливают при помощи вертикальной шпренгельной конструкции.
Кран-балки существуют двухпролетные и однопролетные. Их использование на производстве, зависит от площади обслуживания.
Имея одинаковую грузоподъемность, кран-балки подвесные значительно легче опорных. Еще один плюс подвесных кран-балок - большая площадь обслуживания, нежели у опорных. При помощи подвесных кран-балок появляется возможность обслуживать площадь у стен.

Консольные краны.

Козловые краны. Еще один вид кранов - козловые краны. Несущие конструкции козловых кранов опираются на крановый путь за счет опорных балок. Козловые краны широко применяют на различных производствах. В частности, без них не обойтись при обслуживании складов, штучных грузов, контейнеров и лесных грузов, для монтажа сборных промышленных и гражданских сооружений, для обслуживания гидроэлектростанций и секционного монтажа в судостроении. Устанавливают козловые краны на открытых площадках.

Кран-штабелёр внешним видом напоминает кран-балку, однако конструкция кран-штабелера имеет несколько отличий. Главное - в конструкции кран-балки используют таль, а на кран-штабелере - вилочный штабелер. Собственно, примерно такую конструкцию имеет погрузчик, но своими маневренными качествами и проходимостью, погрузчику далеко до кран-штабелера. Кран-штабелер может проехать даже в узком проходе и, соответственно выполнить работу, которая недоступна погрузчику.

Самоходные гусенечные краны. Существует отдельный вид кранов, который перемещается на гусеничном шасси - самоходный гусеничный кран. Конечно, доставлять такой кран - достаточно трудоемкая задача, но гусеничный кран оправдывает затраты. С его помощью можно достичь большей высоты подъема и гусеничный кран обладает большой грузоподъемностью. Чтобы снизить затраты на транспортировку гусеничного крана с места на место, широко применяется принцип агрегатного построения. Такая возможность позволяет не только облегчить демонтаж, но и перевозку грузов. Работают гусеничные краны, как от дизель-электрического агрегата, так и от электрической сети. В конструкцию гусеничных кранов включено большое количество различного оборудования, что повышает производительность и мощность этих кранов. Гусеничный кран состоит из: ходовой и поворотной части, лебедки , механизма вращения, генераторной и дизель-электрической станции, монтажной стойки, кабины, грузовой подвески и крюковой обоймы и др. Транспортировка гусеничного крана происходит при помощи специального транспорта.

Консольные краны. Следующая разновидность кранов - консольный кран. Консольные краны бывают двух разновидностей: настенно-консольный кран и колонный кран.
1. Настенно-консольный кран состоит из настенной фермы, по которой передвигается настенная тележка с лебедкой, обеспечивающей подъем груза. Применяют настенно-консольные краны преимущественно в цехах, с целью уменьшения работы мостовым кранам. Настенно-консольные краны устанавливаются стационарно: ставится колонна, а на ее основе монтируют консоль. Возможность использования консольных кранов во многом зависит от специфики производства и помещения, но все-таки преимущественно консольные краны используют в небольших помещениях.
2. При использовании колонного крана, вместо настенной фермы, используется стационарная колонна. Колонные краны используют для обслуживания различных агрегатов, поэтому и применяют их на машиностроительных заводах.

Краны на рельсовом ходу. На строительной (грузовому порту и т.д.) площадке устанавливаются специальные рельсы, по которым происходит перемещение крана. Самые распространенные краны на рельсовом ходу - со стрелой 15 м (комплектацию дополняет грузовой крюк для одинарных грузов), иногда может быть вставка стрелы еще на 5м, также дополняют конструкцию грейферами, лебедками и другими деталями. Выпускаются различные виды кранов на рельсовом ходу: с поворотом башни и без, стационарные, закрепленные и свободно стоящие на опорной раме.
